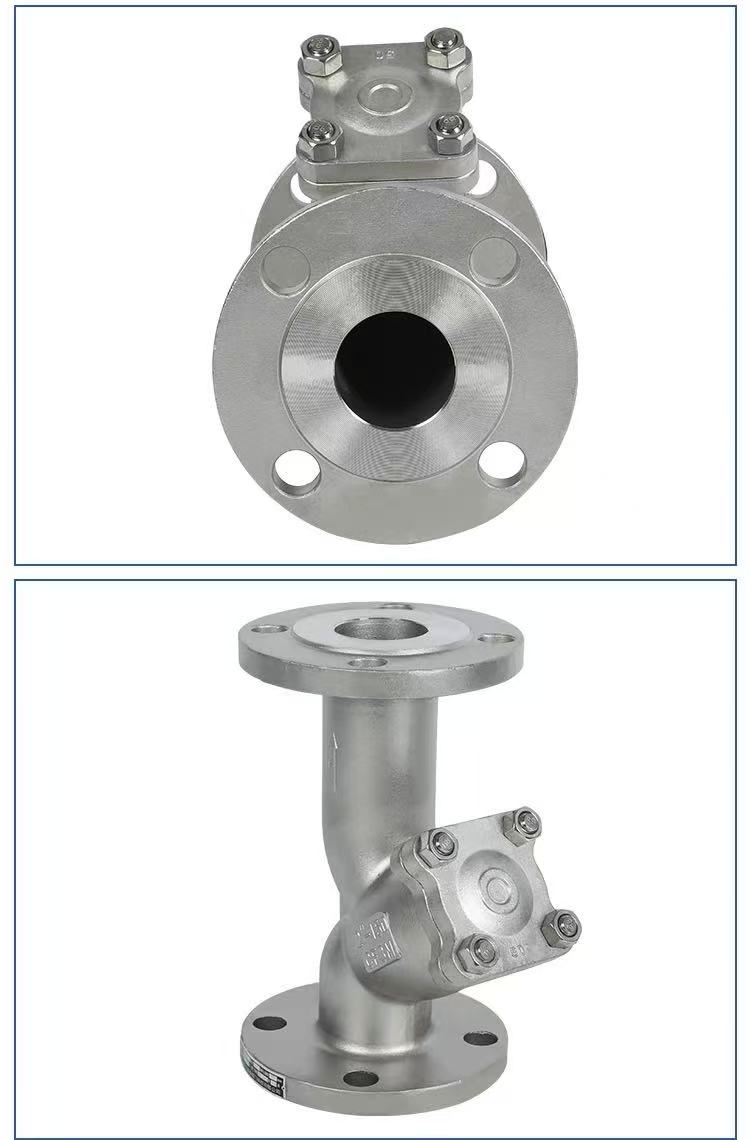

American Standard Flange Y-type na Filter

Prinsipyo sa Paggawa

Ang pinagsamang American Standard Flange Y-type na Filter ng Shenchi factory ay gumagana sa prinsipyo ng filter screen interception. Ang daluyan ay pumapasok sa pabahay mula sa dulo ng pumapasok at dumadaloy sa screen ng filter sa loob ng istraktura na hugis-Y. Ang mga solid impurities ay hinaharangan sa loob ng filter screen, habang ang malinis na medium ay dumadaan at lumalabas mula sa dulo ng outlet. Ang kabuuang lugar ng screen ng filter ay 3-4 beses ang cross-sectional area ng pipe, na nagreresulta sa mababang resistensya at mabilis na daloy. Para sa draining, tanggalin ang takip sa ilalim na plug o alisin ang flange cover, alisin ang filter screen, linisin ito, at pagkatapos ay muling i-install ito. Ang pangunahing katawan ay gawa sa mga materyales na WCB, SUS304 (CF8), o SUS316L (CF3M), gamit ang pinagsama-samang proseso ng paghahagis, na nagreresulta sa tuluy-tuloy na housing at maaasahang pressure resistance. Ang mga produktong Shenchi ay angkop para sa pagsasala ng karumihan sa mga pipeline na ginagamit sa mga industriya ng petrolyo, kemikal, at paggamot ng tubig.

Mga Parameter ng Produkto

Pangalan ng Produkto: American Standard Flange Y-type na Filter	Mga Detalye: (1/8"-4") DN6-DN100Mga Pagtutukoy: (1/8"-4") DN6-DN100
Nominal na Presyon: PN16	Material ng Katawan: WCB, SUS304 (CF8), SUS316L (CF3M)
Mga Pamantayan: ANSI, BS, DIN, ISO, JIS	Naaangkop na Temperatura: -20℃ ~ +150℃ (normal), hanggang sa +350℃ (uri ng mataas na temperatura), pababa sa -196℃ (uri ng mababang temperatura)
Panloob na Metal na Materyal: WCB, SUS304 (CF8), SUS316L (CF3M)	Katamtamang Temperatura: Mataas na temperatura, mababang temperatura, katamtamang temperatura, normal na temperatura
Paraan ng Operasyon: Manwal	Mga Seal: EPDM, PPL
onnection Paraan: Flange connection	Mga Aplikasyon: Tubig, hangin, gas, langis, likido, atbp.
Pinagmulan: China	Sample: Available ang mga sample

Mga pangunahing punto para sa pag-install

Pagkumpirma ng direksyon, flange alignment at tightening, at suporta at proteksyon ng pipeline.

Kapag nag-i-install ng Shenchi American Standard Flange Y-type Filters, bigyang pansin ang tatlong pangunahing punto: Una, kumpirmahin ang direksyon ng daloy. Ang arrow sa katawan ng balbula ay dapat na nakahanay sa katamtamang direksyon ng daloy, at ang filter na screen ay dapat na naka-install na nakaharap pababa upang mapadali ang pag-aayos ng karumihan. Pangalawa, tiyakin ang flange alignment at tightening. Ang mga flange na mukha ay dapat na parallel at concentric, ang gasket centered, at ang bolts tightened pahilis sa mga yugto upang maiwasan ang shell deformation. Pangatlo, magbigay ng suporta sa pipeline at proteksyon ng pre-filter. Hindi dapat pasanin ng filter ang bigat ng pipeline; dapat linisin ang pipeline bago i-install upang maalis ang malalaking particle. Nagbibigay ang Shenchi ng mga detalyadong tagubilin sa pag-install, sumusuporta sa pagpapasadya ng ODM/OEM, at ang sukat ng mesh ng filter ay maaaring iakma kung kinakailangan upang matiyak ang pangmatagalang matatag na operasyon ng filter.

Epektibong na-filter na mga sangkap

Pangunahing sinasala ng Shenchi ASME standard flange Y-type filter ang solid suspended matter sa pipeline media. Kabilang dito ang: welding slag, iron filings, at rust residue mula sa pipeline welding; buhangin, lupa, mga hibla ng abaka, at nalalabi sa sealant mula sa konstruksyon; particulate matter, kristal, at sediment na dala ng media mismo; rust scale at scale fragment mula sa pagtanda at pagbabalat ng panloob na dingding ng pipeline; at metal shavings at iba pang dumi sa lubricating oil. Ang katumpakan ng pagsasala ay maaaring piliin mula sa 50-300 mesh, depende sa kinakailangang kalinisan ng media. Ginawa sa China, ang ASME standard flange Y-type na mga filter ay gawa sa WCB, SUS304, at SUS316L na materyales, na nag-aalok ng corrosion resistance at adaptability sa iba't ibang media.

Hindi Angkop para sa Pagsala

Shenchi ASME B flange Y-type na mga filter ay hindi angkop para sa pagsala ng mga sumusunod na sangkap: mga kemikal na natunaw sa daluyan (tulad ng mga asin sa brine, mga acid at alkali sa mga solusyon); mga emulsyon ng langis-tubig; malapot na pastes o colloids; fibrous soft impurities (na maaaring tumagos o bumabalot sa screen ng filter); at mga gaseous contaminants sa gaseous media. Para sa media na ito, dapat pumili ng iba pang uri ng mga filter. Kapag nagbebenta ng ASME B flange Y-type na mga filter, kukumpirmahin ni Shenchi ang mga katangian ng media sa customer upang maiwasan ang maling pagpili. Kasama sa mga ASME B flange Y-type na filter na may mga listahan ng presyo ang mga detalyadong alituntunin sa pagpili.
