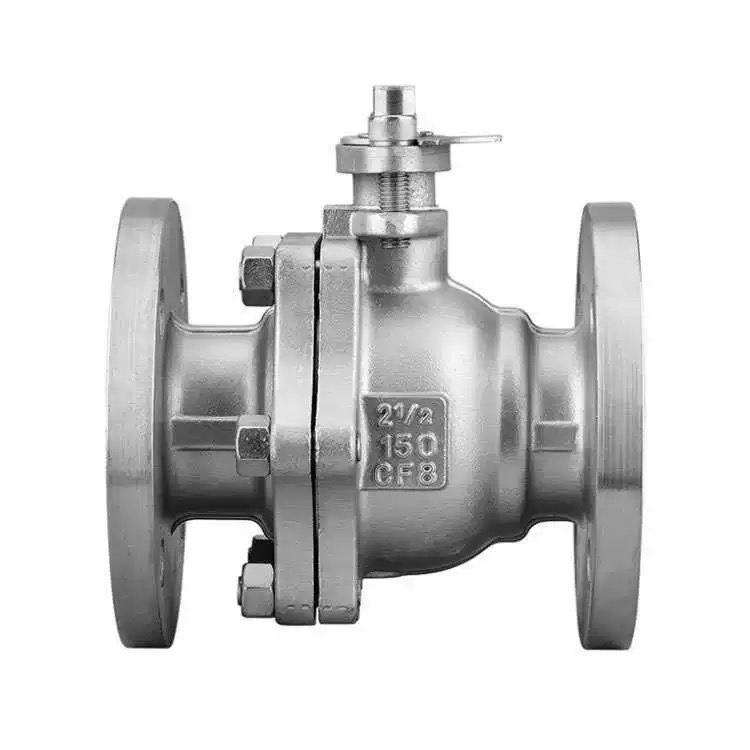

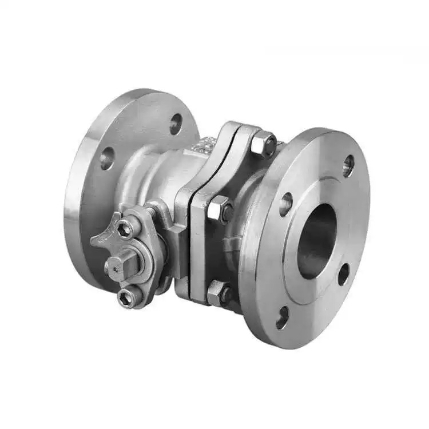

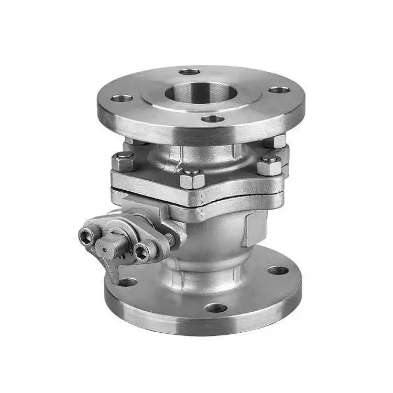

American Standard Flanged Ball Valve

Prinsipyo ng paggawa

Ang daloy ng media ay kinokontrol sa pamamagitan ng pag-ikot ng bola 90°.

Ang isang through-hole na may parehong diameter ng pipe ay matatagpuan sa gitna ng bola. Kapag ang hawakan o actuator ay umiikot sa bola 90° hanggang ang through-hole ay nakahanay sa pipe axis, ang media ay malayang dumadaloy nang walang sagabal, ang balbula ay ganap na nakabukas, at ang flow resistance ay halos zero. Kapag ang bola ay umiikot ng isa pang 90° hanggang ang through-hole ay patayo sa pipe, ganap na hinaharangan ng solid spherical surface ang daanan, nagsasara ang balbula, at nakakamit ang maaasahang shut-off.

Ang American Standard Flanged Ball Valve ay gumagamit ng isang bidirectional sealing na disenyo, na nagpapahintulot sa media na makapasok mula sa anumang direksyon nang walang mga paghihigpit sa direksyon ng daloy. Ang mga soft seal (PTFE/PPL) ay nakakakuha ng zero leakage, habang ang mga hard seal ay angkop para sa mataas na temperatura at mataas na presyon. Ang balbula stem ay nagtatampok ng isang anti-blowout na istraktura upang matiyak ang kaligtasan at pagiging maaasahan sa ilalim ng mataas na presyon. Ang Shenchi ASME standard flange ball valves ay ginawa nang mahigpit ayon sa API 608 standards, na nag-aalok ng mabilis na operasyon at mahigpit na sealing, na ginagawa itong perpektong shut-off valve para sa ASME standard pipelines sa industriya ng langis, kemikal, at natural na gas.

Mga Parameter ng Produkto

Pangalan ng Produkto: American Standard Flanged Ball Valve	mga detalye: (1/8"-4") DN6-DN100
Nominal na Presyon: PN16	Body Material: WCB, SUS304 (CF8), SUS316L (CF3M) Body Material: WCB, SUS304 (CF8), SUS316L (CF3M)
Mga Pamantayan: ANSI, BS, DIN, ISO, JIS	Naaangkop na Temperatura: -20℃ ~ +150℃ (normal), hanggang +350℃ (mataas na temperatura), pababa sa -196℃ (mababang temperatura)
Panloob na Metal na Materyal: WCB, SUS304 (CF8), SUS316L (CF3M)	Katamtamang Temperatura: Mataas na temperatura, mababang temperatura, katamtamang temperatura, normal na temperatura
Paraan ng Operasyon: Manua	Mga Seal: EPDM, PPL
Paraan ng Koneksyon: Koneksyon ng flange	Mga Aplikasyon: Tubig, hangin, gas, langis, likido, atbp.
Pinagmulan: ChinaOrigin: ChinaOrigin: ChinaOrigin: China	Sample: Available ang mga sample

Pangunahing Istraktura at Mga Highlight ng Disenyo

Nagtatampok ang mataas na kalidad ng American Standard Flanged Ball Valves ng Shenchi ng isang pangunahing istraktura na binubuo ng valve body, ball, stem, at seat seal. Ang bola ay maaaring alinman sa isang floating ball na disenyo (DN50 at mas mababa) o isang nakapirming ball design (DN50 at mas mataas). Ang through-hole ng bola ay tumutugma sa panloob na diameter ng tubo, na nagreresulta sa malapit sa zero na resistensya ng daloy kapag ganap na nakabukas. Pinipigilan ng stem anti-blowout structure ang stem na lumipad palabas sa ilalim ng mataas na presyon. Tinitiyak ng isang anti-static na device ang conductivity sa pagitan ng bola at stem, na pumipigil sa static na pagtaas ng kuryente. Para sa mga ASME flange ball valve na may available na mga quotation, nagbibigay ang Shenchi ng mga detalyadong talahanayan ng teknikal na parameter upang mapadali ang tumpak na pagpili ng modelo at pagkalkula ng badyet para sa mga customer.
