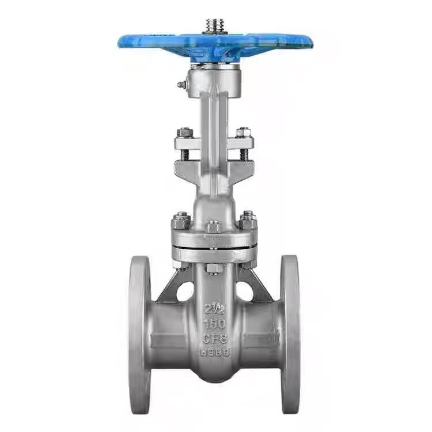

American Standard Rising Stem Flanged Gate Valve

Prinsipyo ng Paggawa ng ASME Rising Stem Flanged Gate Valve

Kapag pinihit ng operator ang handwheel, ang handwheel ang nagtutulak sa valve stem upang paikutin. Ang trapezoidal thread sa itaas na dulo ng valve stem ay nakikipag-ugnayan sa valve stem nut, na ginagawang axial linear motion ang rotational motion. Dahil ang valve stem at gate ay konektado, ang valve stem ay magtutulak sa gate upang tumaas o mahulog nang magkasama.

Upang buksan ang balbula, paikutin ang handwheel nang pakaliwa. Ang balbula stem ay nagtutulak sa gate upang umakyat sa isang linear na paggalaw, na nagiging sanhi ng gate upang kumalas mula sa upuan ng balbula. Kapag ang gate ay itinaas sa taas na katumbas ng dalawang beses sa nominal diameter ng balbula, ang tuluy-tuloy na daanan ay ganap na hindi nakaharang, at ang balbula ay nasa ganap na bukas na posisyon. Sa panahon ng operasyon, ang handwheel ay karaniwang ibinabaling sa posisyon kung saan hindi na ito maiikot pa, at pagkatapos ay ibinalik ng kalahating pagliko sa isang pagliko upang maabot ang ganap na bukas na posisyon, na pinipigilan ang balbula na mag-lock dahil sa mga pagbabago sa temperatura.

Upang isara ang balbula, i-on ang handwheel clockwise. Ang balbula stem ay nagtutulak sa gate na lumipat pababa sa isang linear na paggalaw, na nagiging sanhi ng pagdiin ng gate sa upuan ng balbula. Ang torque na inilapat ng handwheel ay bumubuo ng sapilitang sealing force, at ang presyon ng medium sa pipeline ay pinindot din ang gate laban sa kabilang valve seat, na bumubuo ng self-sealing effect. Tinitiyak ng dalawahang pagkilos na ito ang zero leakage kapag isinara.

Ang pangunahing katangian ng tumataas na stem gate valve ay ang valve stem ay tumataas at bumabagsak nang sabay-sabay sa gate. Ang mga operator ay maaaring biswal na matukoy ang bukas/sarado na estado ng balbula sa pamamagitan ng pagmamasid sa haba ng tangkay ng balbula na lumalampas sa takip ng balbula—kung mas mahaba ang tangkay, mas malawak ang balbula na bukas; kapag ang tangkay ay ganap na binawi, ang balbula ay sarado.

Partikular na mahalagang tandaan na ang ASME (American Standard) na tumataas na stem flange gate valve ay maaari lamang gamitin sa ganap na bukas o ganap na saradong mga posisyon at hindi maaaring gamitin bilang mga control valve. Kung iniwan sa isang bahagyang bukas na posisyon para sa isang pinalawig na panahon, ang high-speed flowing medium ay makakasira sa mga sealing surface, na magdudulot ng pagkasira sa gate at upuan, na humahantong sa valve leakage. Higit pa rito, ang medium ay maaaring dumaloy mula sa magkabilang gilid ng gate valve sa alinmang direksyon, na inaalis ang pangangailangang isaalang-alang ang direksyon ng daloy sa panahon ng pag-install at pinapadali ang layout ng site.

Mga Parameter ng Produkto

Mataas na Temperatura at Mataas na Paglaban sa Presyon

Ipinagmamalaki ng Shenchi ASME Standard Rising Stem Flanged Gate Valves ang dalawang pangunahing bentahe sa pagganap: paglaban sa mataas na temperatura at paglaban sa mataas na presyon. Ang materyal na WCB ay maaaring makatiis ng mga temperatura hanggang sa 425 ℃, habang ang hindi kinakalawang na asero ay angkop para sa isang mas malawak na hanay ng temperatura. Class 150 pressure rating, ang operating pressure ay umabot sa 1.9MPa sa room temperature, na lumalampas sa PN16 standard. Available ang mga seal sa mga uri ng PPL na lumalaban sa mataas na temperatura o EPDM na lumalaban sa tubig. Made in China, ipinapatupad ng Shenchi ang komprehensibong kontrol sa kalidad mula sa mga hilaw na materyales hanggang sa mga natapos na produkto, na tinitiyak ang pangmatagalang matatag na operasyon sa ilalim ng mataas na temperatura at mga kondisyon ng mataas na presyon.

Maaasahang pagganap ng mataas na presyon na lumalampas sa mga pamantayan ng Class 150

Ipinagmamalaki ng Shenchi's ASME B16.10 standard na tumataas na stem flange gate valve ang maaasahang high-pressure resistance. Ang koneksyon ng flange ay umaayon sa mga pamantayan ng ASME B16.10, na may pantay na higpit na bolts at pare-parehong pamamahagi ng presyon sa mga gasket. Nag-aalok ang Class 150 rating ng working pressure na 1.9 MPa sa room temperature, na may sapat na sinusukat na pressure margin. Ang kapal ng pader ng katawan ng balbula ay idinisenyo ayon sa mga pamantayan ng ASME, na lumalampas sa mga pambansang pamantayan para sa pinahusay na kaligtasan. Nag-aalok ang Shenchi ng may diskwentong ASME standard na tumataas na stem flange gate valves; ang mga maramihang pagbili ay kwalipikado para sa mga diskwento at tinitiyak ang pangmatagalang matatag na operasyon sa ilalim ng mataas na presyon ng mga kondisyon.

Factory Direct Procurement at OEM Customization Support

Si Shenchi, bilang supplier ng ASME (American Standard) na tumataas na stem flange gate valves, ay nag-aalok ng mga serbisyo sa paggawa ng sample. Nag-aalok kami ng may diskwentong ASME rising stem flange gate valves sa transparent na mga presyo ng pabrika, na inaalis ang mga markup ng middlemen. Sinusuportahan namin ang pagpapasadya ng ODM at OEM; ang mga materyales, diameter, mga pamantayan ng flange, at mga pamamaraan ng pagpapatakbo ay maaaring lahat ay iakma sa iyong mga pangangailangan. Ang aming ASME rising stem flange gate valves ay madaling mapanatili, na may simpleng istraktura at mababang gastos sa pagpapanatili. Made in China, ang Shenchi ASME rising stem flange gate valves ay maaasahan sa kalidad at may matatag na oras ng paghahatid. Ang mga pandaigdigang customer ay malugod na makipag-ugnayan sa Shenchi para sa mga detalyadong teknikal na parameter at ang pinakabagong mga kagustuhang panipi.
