L-Type Pagoda Water Pipe Connector

Mga uri ng produkto

Bilang isang propesyonal na Chinese na tagagawa ng L-Type Pagoda Water Pipe Connectors, nag-aalok ang Shenchi ng dalawang pangunahing uri ng produkto:

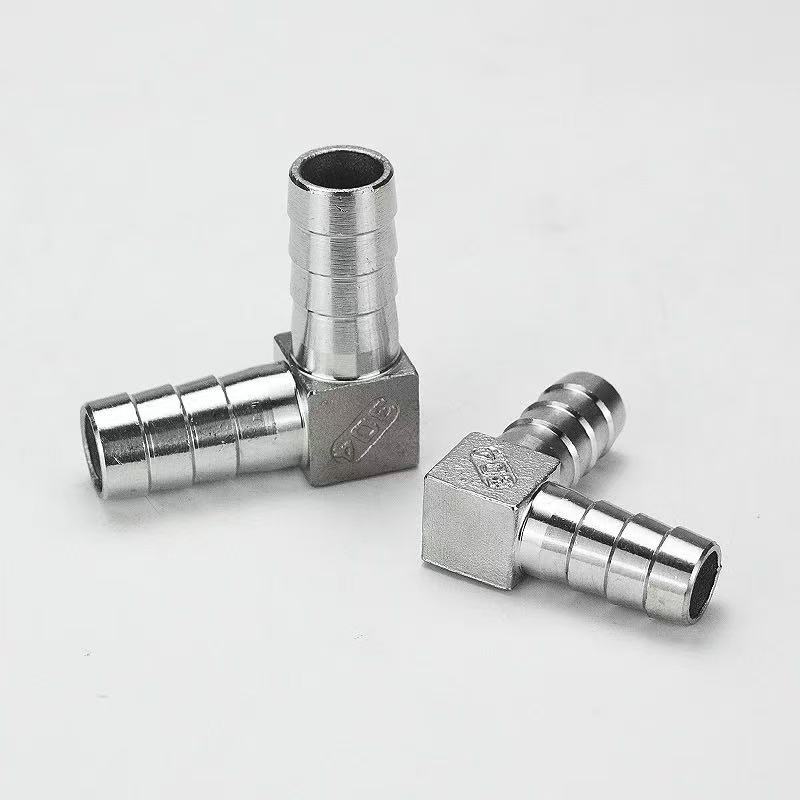

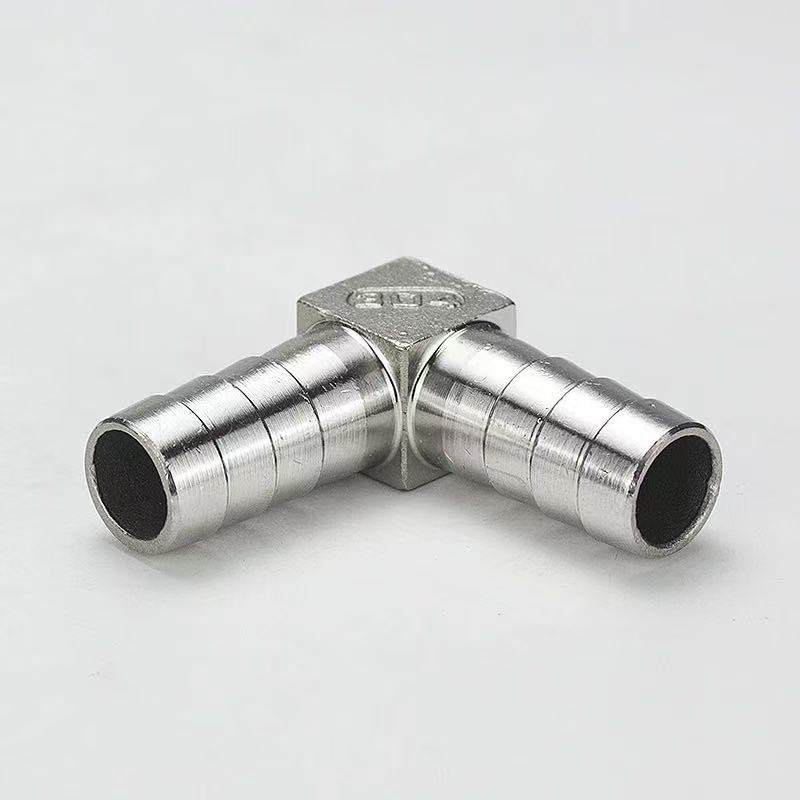

L-Type Pagoda Water Pipe Connector: Ang magkabilang dulo ay nagtatampok ng barbed pagoda structure, na idinisenyo para sa paglikha ng 90-degree na direksyon na koneksyon sa pagitan ng dalawang flexible hose.

L-Type Male Threaded Pagoda Connector: Ang isang dulo ay nagtatampok ng barbed pagoda na istraktura para sa pagkonekta sa isang flexible hose, habang ang kabilang dulo ay nagtatampok ng mga panlabas na (lalaki) na mga thread, na idinisenyo para sa paglikha ng 90-degree na direksyon na koneksyon sa pagitan ng isang hose at isang piraso ng kagamitan na may panloob (pambabae) na may sinulid na port.

Ang parehong mga uri ay nagtatampok ng 90-degree na angled na disenyo na may magkaparehong mga detalye para sa mga dulo ng barbed pagoda. Available ang mga ito sa isang pagpipilian ng mga materyales: 304 hindi kinakalawang na asero, 316L hindi kinakalawang na asero, o tanso. Ang pangunahing pagkakaiba ay nakasalalay sa paraan ng koneksyon: ang una ay nagpapadali sa isang direktang koneksyon sa hose-to-hose, habang ang huli ay nagpapadali sa isang transisyonal na koneksyon sa pagitan ng isang hose at isang piraso ng kagamitan, at sa gayon ay nag-aalok ng mga naibabagay na pagpipilian sa pagpili upang umangkop sa iba't ibang mga sitwasyon sa pag-install.

Ano ang pagkakaiba sa pagitan ng L-Type Pagoda Water Pipe Connector at ng L-Type Male Threaded Pagoda Connector?

Pangunahing Pagkakaiba: Ang Shenchi L-Type Pagoda Water Pipe Connector ay nagtatampok ng dual-barb interface (ang magkabilang dulo ay barbed pagoda head, na idinisenyo para direktang kumonekta sa mga flexible na hose). Ang L-Type Male Threaded Pagoda Connector ay nagtatampok ng panlabas na thread sa isang dulo at isang barbed pagoda sa kabilang dulo, na idinisenyo para sa pagkonekta ng flexible hose sa isang matibay na pipe o valve body na may mga panloob na thread. Shenchi’s high-performance L-Type Pagoda Water Pipe Connectors ay pineke mula sa brass o 304/316L stainless steel; ang kanilang 90-degree na right-angle na istraktura ay perpekto para sa pag-redirect ng mga pipeline. Tinitiyak ng dual-barb na disenyo ang mahigpit, secure na pagkakahawak—lalo na kapag ipinares sa hose clamps—upang maiwasan ang detatsment at pagtagas. Ang mga kabit na ito ay nag-aalok ng mahusay na pagtutol sa presyon, kaagnasan, at pagtanda. Ang 316L stainless steel na variant ay partikular na angkop para sa lubhang kinakaing unti-unti na kapaligiran, tulad ng mga may kinalaman sa tubig-dagat o pagproseso ng kemikal. Madaling i-install, ang mga fitting na ito ay mainam para sa mga low-pressure hose na koneksyon sa pagtutubero, pneumatic system, at mga pang-industriyang fluid application, na nag-aalok ng pambihirang katatagan at tibay.

Mga Detalye ng Produkto

Mga Tagubilin sa Pag-install

Ang Shenchi brand L-Type Pagoda Water Pipe Connector, na ginawa ayon sa pambansang pamantayan, ay madaling i-install. Ang pagsunod sa mga hakbang sa ibaba ay nagsisiguro ng maaasahang koneksyon:

Hakbang 1: Pagputol ng Hose

Gumamit ng dalubhasang hose cutter upang gupitin ang dulo ng hose nang parisukat at patag, pag-iwas sa mga angled cut o burr, upang matiyak ang perpektong akma laban sa mga pagoda barbs. Para sa tinirintas o reinforced hoses, inirerekumenda na gumamit ng isang paraan ng hot-cutting upang i-seal ang mga gilid at maiwasan ang fraying.

Hakbang 2: Pagtatapos ng Koneksyon ng Pagoda

Ipasok ang hose nang patayo sa dulo ng pagoda hanggang sa madikit ang mukha ng hose sa base ng pagoda fitting. Nagtatampok ang pagoda barbs ng stepped na disenyo na lumilikha ng maraming sealing ring kapag naipasok na ang hose. Para sa mga high-pressure na application, i-secure ang koneksyon gamit ang isang hindi kinakalawang na asero hose clamp o spring clip; ang clamp ay dapat na nakaposisyon sa pagitan ng pangalawa at pangatlong pagoda barbs.

Hakbang 3: Threaded End Connection

Piliin ang naaangkop na paraan ng sealing para sa sinulid na dulo batay sa mga detalye nito: Ang mga G-thread (parallel pipe thread) ay nangangailangan ng rubber o copper gasket para sa sealing; Ang mga NPT o R-thread (tapered pipe thread) ay nangangailangan ng pagbabalot ng 3–5 na pagliko ng PTFE thread seal tape bago higpitan. Kapag humihigpit, ilapat ang wrench sa hexagonal body ng fitting upang maiwasan ang torque na maipadala sa hose connection point.

Hakbang 4: Pagsubok sa Presyon

Sa pagkumpleto ng pag-install, magsagawa ng static pressure test sa 1.5 beses sa working pressure ng system. Kung walang mga pagtagas na naobserbahan pagkatapos na mapanatili ang presyon na ito sa loob ng 3 minuto, ang pagpupulong ay handa nang gamitin. Ang pamamaraan ng pag-install para sa kaukulang L-Type Male Threaded Pagoda Connector sa seryeng ito ay magkapareho—naiiba lamang sa uri ng thread—na nagbibigay-daan para sa flexible na pagpili batay sa mga partikular na kinakailangan sa interface.

Mga Patlang ng Application

1. Kagamitan sa Paggamot ng Tubig

Ang L-Type Pagoda Water Pipe Connector ay idinisenyo para sa 90-degree na direksyon na koneksyon sa pagitan ng PE at PU tubing sa mga water purifier, water softener, at RO (Reverse Osmosis) system. Kapag ginawa mula sa 316L na hindi kinakalawang na asero, natutugunan nito ang mga kinakailangan sa sanitary na grade-pagkain. Available ang komplementaryong L-Type Male Threaded Pagoda Connector sa loob ng parehong serye para sa mga application kung saan nagtatampok ang interface ng kagamitan ng panloob (pambabae) na thread.

2. Mga Pneumatic Automation System

Ginagamit para sa pagruruta ng pneumatic tubing sa mga air compressor, mga manifold ng pneumatic valve, at mga awtomatikong linya ng pagpupulong. Ang hugis-L na istraktura nito ay nakakatipid sa espasyo ng panloob na kagamitan, habang ang pagiging tugma sa mga quick-connect na collet ay nagpapadali sa mabilis na pagpupulong, pag-disassembly, at pagpapanatili.

3. Sanitary Ware at Mga Kagamitan sa Bahay

Ikinokonekta ang mga water inlet hose para sa mga smart toilet, dishwasher, washing machine, at mga katulad na appliances. Kapag ginawa mula sa tanso, ang L-Type Pagoda Water Pipe Connector ay nag-aalok ng mahusay na thermal conductivity, na ginagawa itong angkop para sa mga linya ng mainit na tubig. Ang L-Type Male Threaded Pagoda Connector ay idinisenyo upang mapaunlakan ang mas malawak na hanay ng mga pamantayan ng interface na makikita sa mga imported na kagamitan.

4. Mga Industrial Cooling at Lubrication System

Inilapat sa machine tool cooling lines at hydraulic lubrication system. Ang konstruksyon na hindi kinakalawang na asero ay nagbibigay ng higit na paglaban sa kaagnasan, na nagbibigay-daan sa maaasahang pagganap sa mga demanding na kapaligiran na kinasasangkutan ng oil mist, cutting fluid, at mga katulad na kumplikadong kondisyon sa pagpapatakbo.
