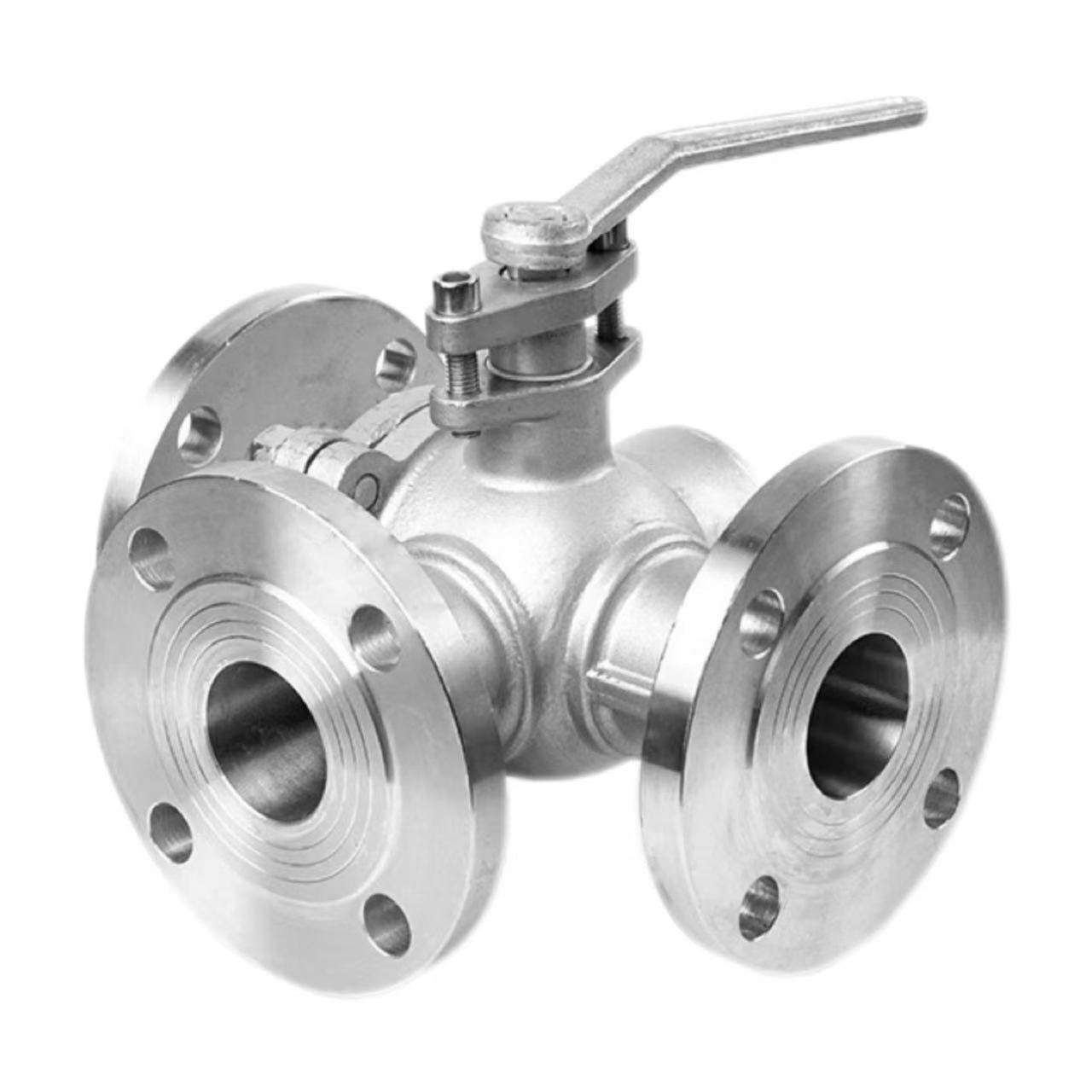

Three-way flange ball valve

Prinsipyo sa Paggawa

Ang prinsipyo ng pagtatrabaho ng corrosion-resistant na three-way flange ball valve ng Shenchi factory ay batay sa hugis-L o T-shaped na mga channel na pinutol sa bola. Ang bola ay inilalagay sa gitna ng katawan ng balbula at pinaikot ng isang hawakan. Kapag ang bola ay umiikot, ang mga channel ay nakahanay sa o nag-offset mula sa iba't ibang mga port ng balbula, na napagtatanto ang paglipat, pagsasama, o paghahati ng direksyon ng daluyan ng daloy.

L-shaped na bola:

 Ang pag-ikot ng 90° ay nagbibigay-daan sa medium na lumipat mula sa inlet patungo sa anumang outlet, na angkop para sa pag-reverse ng mga senaryo na may isang inlet at dalawang outlet o dalawang inlet at isang outlet, tulad ng halili na pagbibigay ng likido sa dalawang reactor.

T-shaped na bola:

Ang pag-ikot ng 180° ay nagbibigay-daan sa lahat ng tatlong port na konektado nang sabay-sabay o alinman sa dalawang port na magkakaugnay, na angkop para sa paghahalo ng dalawang media at pagkatapos ay pag-output (pagsasama), o paghahati ng isang media sa dalawang output (paghahati), tulad ng sa air conditioning na mainit at malamig na mga sistema ng paghahalo ng tubig.

Mga Parameter ng Produkto:

Pangalan ng Produkto: Three-Way Flanged Ball Valve	Mga Detalye: (1/8"-4") DN6-DN100
Nominal na Presyon: PN16	Material ng Katawan: WCB, SUS304 (CF8), SUS316L (CF3M)
Mga Pamantayan: ANSI, BS, DIN, ISO, JIS	Naaangkop na Temperatura: -20℃ ~ +150℃ (karaniwan), hanggang +350℃ (mataas na temperatura), pababa sa -196℃ (mababang temperatura)
Panloob na Metal na Materyal: WCB, SUS304 (CF8), SUS316L (CF3M)	Katamtamang Temperatura: Mataas na temperatura, mababang temperatura, katamtamang temperatura, normal na temperatura
Paraan ng Operasyon: Manwal	Mga Seal: EPDM, PPL
Paraan ng Koneksyon: Koneksyon ng flange	Mga Aplikasyon: Tubig, hangin, gas, langis, likido, atbp.
Pinagmulan: China	Sample: Available ang mga sample

Mga Bentahe ng Flange Connection:

Ang Shenchi 3-way flanged ball valves ay gumagamit ng flange connections. Kung ikukumpara sa mga sinulid na koneksyon, ang mga flange na koneksyon ay nag-aalok ng mas mataas na pagtutol sa presyon; ang PN16 rating ay matatag na makatiis sa 1.6MPa na presyon. Ang pag-disassembly ay maginhawa, na nagpapadali sa regular na pag-inspeksyon at pagpapanatili ng pipeline. Tinitiyak ang maaasahang sealing; ang flange gasket at bolts ay nagtutulungan upang maalis ang panganib ng pagtagas. Angkop para sa malalaking diameter na mga pipeline; para sa mga diameter sa itaas ng DN50, kung saan mahirap ang mga sinulid na koneksyon, ang mga flanges ang karaniwang pagpipilian. Ang Shenchi, isang Chinese 3-way flanged ball valve manufacturer, ay nag-aalok ng mga flanges na sumusunod sa mga pamantayan ng ANSI, BS, DIN, at JIS, na nakakatugon sa mga pangangailangan ng mga pandaigdigang customer.

Pangunahing Punto ng Pag-install 1: Flange Alignment

Flange Alignment Kapag ini-install ang Shenchi three-way flange ball valve, dapat na nakahanay ang mga flange face. Ang dalawang flanges ay dapat na parallel at concentric, na ang paglihis ay hindi lalampas sa pinapayagang hanay ng flange gasket. Ang pagpilit sa pag-align ng bolt ay magdudulot ng deformation ng valve body, na makakaapekto sa pag-ikot ng bola at pagganap ng sealing. Pagkatapos ng pagkakahanay, ang gasket ay dapat ilagay sa gitna at hindi dapat ma-offset. Ang isang mababang presyo na three-way flange ball valve ay hindi katumbas ng mababang kalidad; Nag-aalok ang mga produkto ng Shenchi ng mataas na katumpakan at mas madaling pag-install. Ang mga three-way flange ball valve na lumalaban sa kaagnasan ay may mga flange surface finish na nakakatugon sa mga pamantayan, na tinitiyak ang mas maaasahang sealing.

Ikalawang Punto ng Pag-install: Bolt Tightening

Ang mga flange bolts ay dapat na higpitan nang pahilis sa mga yugto. Ilapat ang torque nang paunti-unti sa 2-3 yugto, kasunod ng 180° diagonal na pagkakasunud-sunod. Huwag higpitan ang isang gilid nang sabay-sabay, kung hindi, ang hindi pantay na presyon sa gasket ay lilikha ng mga channel ng pagtagas. Dapat matugunan ng Bolt torque ang mga karaniwang halaga; ang sobrang paghigpit ay makakasira sa flange o bolts, habang ang undertightening ay magreresulta sa hindi sapat na sealing. Nagbibigay ang Shenchi 3-way flange ball valve factory ng inirerekomendang torque table para sangguniin ng mga installer. Ang mga punto ng pag-install na ito ay mahalaga para sa pagtiyak ng pangmatagalang operasyon ng balbula na walang tagas; mangyaring mahigpit na sundin ang mga pagtutukoy.

Point ng Pag-install 3: Suporta at Paglilinis ng Pipeline

Bago ang pag-install, ang loob ng pipeline ay dapat linisin upang alisin ang welding slag, iron filings, buhangin, at iba pang mga dumi. Ang mga dayuhang bagay na pumapasok sa cavity ng balbula ay maaaring kumamot sa bola o mga seal, na humahantong sa pagtagas. Ang pipeline ay dapat na malayang suportado; hindi dapat pasanin ng balbula ang bigat ng pipeline. Ang malalaking diameter na tee flange ball valve ay mabigat; Ang paghupa ng pipeline ay maaaring hilahin ang flange sa labas ng gitna, na masira ang selyo. Ang mga corrosion-resistant tee flange ball valve ay gawa sa mga materyales na WCB, SUS304, o SUS316L, na may copper o stainless steel valve core. Matapos makumpleto ang mga punto ng pag-install, ang hawakan ay dapat na malayang iikot nang walang jamming; ang balbula ay handa nang gamitin.
