Bulkhead Barbed Fitting

Ipinakilala ng Shenchi ang mataas na kalidad na Bulkhead Barbed Fittings, partikular na idinisenyo para sa pagruruta ng mga hose sa pamamagitan ng mga panel ng kagamitan habang nagbibigay ng maaasahang sealing. Gawa sa brass, SUS304, at SUS316L na hindi kinakalawang na asero, ang mga kabit na ito ay nag-aalok ng malakas na resistensya sa kaagnasan at angkop para sa isang malawak na hanay ng mga kondisyon sa pagtatrabaho.

Istraktura ng Produkto

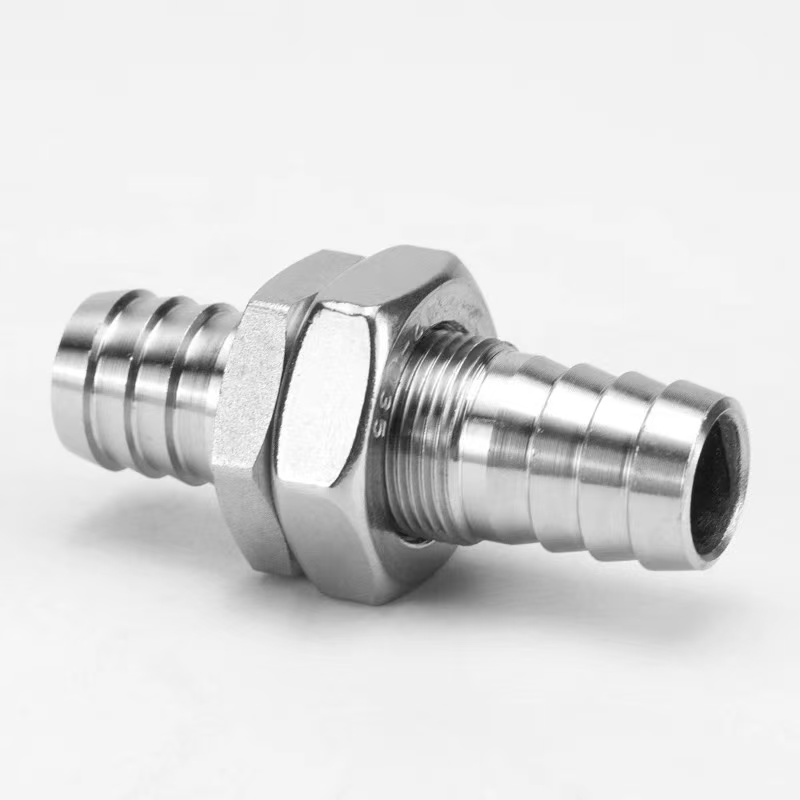

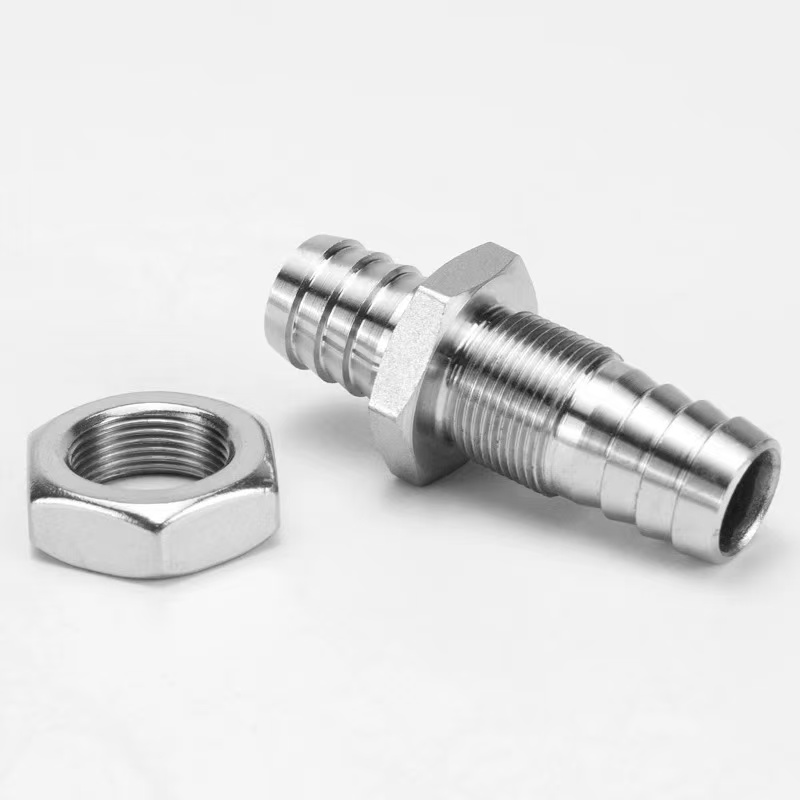

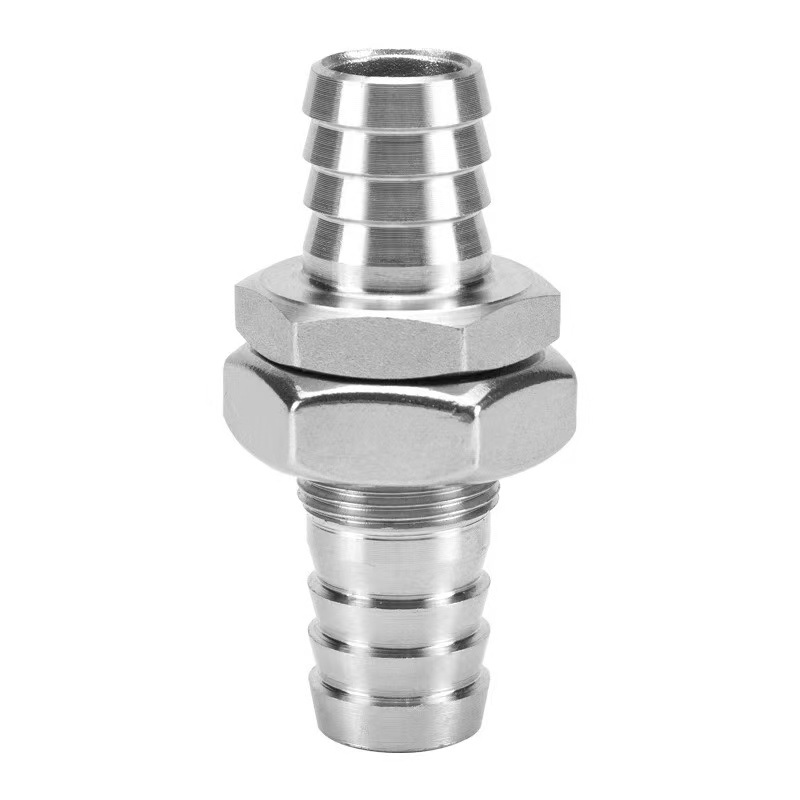

Kasama sa istruktura ng Bulkhead Barbed Fitting ang mga bulkhead thread, locking nut, at mga koneksyon sa barbed hose. Sa panahon ng pag-install, isang panel hole lamang ang kinakailangan; Ang paghihigpit sa nut ay nakumpleto ang proseso ng pag-aayos at pag-sealing.

Nagtatampok ang dulo ng barbed ng anti-slip groove na disenyo, na nagsisiguro ng secure na koneksyon kapag ginamit gamit ang hose clamp. Ang mga kabit na ito ay malawakang ginagamit sa mga control cabinet, kagamitan sa paggamot ng tubig, mga instrumentong medikal, at iba pang nauugnay na larangan.

Mga Detalye ng Produkto

Structural Advantages

Ang Bulkhead Barbed Fitting ay isang pipe fitting na partikular na idinisenyo para sa pagruruta ng mga hose sa pamamagitan ng mga panel ng kagamitan, enclosure, o bulkhead habang nagbibigay ng fixed sealing. Ang pangunahing istraktura nito ay kinabibilangan ng isang bulkhead thread section, isang locking nut, isang sealing gasket, at isang barbed hose connection. Sa panahon ng pag-install, isang butas lamang ng kaukulang diameter ang kailangang gawin sa panel. Ang seksyon ng thread ng fitting ay dumaan sa butas, at ang nut ay hinihigpitan mula sa kabaligtaran upang makumpleto ang proseso ng pag-aayos at pag-sealing.

1. Istruktura ng Pag-aayos ng Bulkhead:Ang haba ng seksyon ng thread ay iniangkop sa mga karaniwang kapal ng panel. Kapag ang locking nut ay mahigpit, ito ay bumubuo ng isang matibay na pagkakabit sa panel, na tinitiyak na ang kabit ay nananatiling ligtas kahit na sa ilalim ng panlabas na mga puwersa ng paghila.

2. Koneksyon ng Barbed Hose:Ang isa o magkabilang gilid ng panel ay nagtatampok ng mga barbed tapered na ngipin para sa pagpasok ng hose at pagbuo ng selyadong koneksyon gamit ang hose clamp. Ang dulo ng barbed ay gumagamit ng double anti-slip groove na disenyo, na nag-aalok ng mas mataas na pull-out resistance kaysa sa mga ordinaryong fitting.

3. Sealing System:Ang mga gasket ng goma o O-ring ay ibinibigay sa magkabilang panig ng panel. Kapag ang nut ay humigpit, ang sealing gasket ay na-compress, na nakakakuha ng watertight at dust-tight sealing sa pagbubukas ng panel, na may proteksyon na rating na hanggang IP65 o mas mataas.

Paraan ng Pag-install

Madaling i-install ang matibay na Bulkhead Barbed Fitting ng Shenchi. Ang isang secure at selyadong koneksyon ay maaaring makamit sa anim na hakbang lamang:

Hakbang 1: Paghahanda ng Panel Hole

Gumawa ng kaukulang bilog na butas sa panel batay sa panlabas na diameter ng seksyon ng thread. Siguraduhin na ang gilid ng butas ay makinis at walang burr-free upang maiwasang masira ang sealing gasket.

Hakbang 2: I-install ang Sealing Gasket

I-slide ang kasamang EPDM sealing gasket papunta sa thread section, idiin ito laban sa fitting base. Kung kailangan ng sealing sa magkabilang panig ng panel, maglagay ng isang gasket sa bawat panig.

Hakbang 3: Ipasok sa pamamagitan ng Panel

Ipasok ang seksyon ng thread sa butas mula sa isang gilid ng panel, siguraduhin na ang fitting base ay nakikipag-ugnay sa panel na may sealing gasket sa pagitan.

Hakbang 4: Higpitan ang Locking Nut

I-screw ang locking nut papunta sa thread section mula sa tapat ng panel, at unti-unting higpitan ito gamit ang isang wrench. Inirerekomendang torque: 5–8 N·m para sa mga materyales na tanso at 8–12 N·m para sa hindi kinakalawang na asero. Panatilihing nakatigil ang angkop na katawan habang humihigpit.

Hakbang 5: Ikonekta ang Hose

Pumili ng detalye kung saan ang panlabas na diameter ng barb ay 0.5–1 mm na mas malaki kaysa sa panloob na diameter ng hose. Ipasok ang hose nang patayo sa dulo ng barbed hanggang umabot ito sa base. Para sa mga high-pressure na application, gumamit ng hindi kinakalawang na asero hose clamp at ikabit ito sa pagitan ng pangalawa at pangatlong barbs.

Hakbang 6: Pagsusuri sa Integridad ng Seal

Magsagawa ng static pressure test sa 1.5 beses ang working pressure. Kung walang pagtagas sa loob ng tatlong minuto, kwalipikado ang pag-install.
